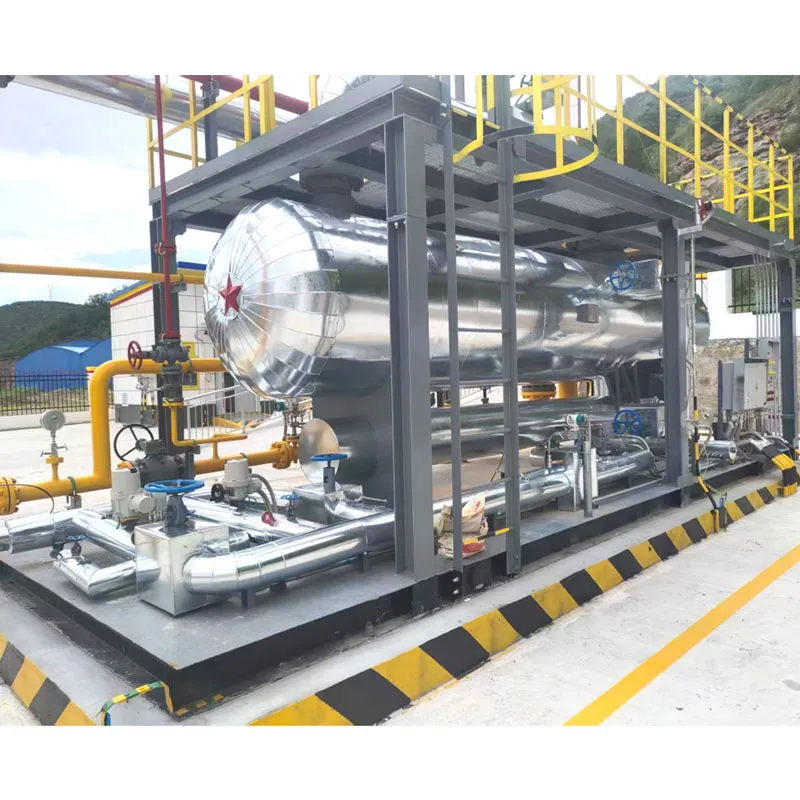

Трёхфазный сепаратор — это установка, предназначенная для разделения пластового флюида на нефть, газ и воду на поверхности, а также для точного измерения их дебита. Существуют вертикальные, горизонтальные и сферические трёхфазные сепараторы.
Трёхфазный сепаратор — это установка, предназначенная для разделения пластового флюида на нефть, газ и воду на поверхности, а также для точного измерения их дебита. Существуют вертикальные, горизонтальные и сферические трёхфазные сепараторы. Для удобства транспортировки при промысловых замерах дебита обычно применяются горизонтальные сепараторы. Внутреннее устройство типового горизонтального трёхфазного сепаратора включает в себя: входной рассекатель потока, пеногаситель, коалесцирующие пластины, устройство гашения вихрей, каплеуловитель и другие элементы.
Когда пластовый флюид поступает в трёхфазный сепаратор, он сначала попадает на входное устройство предварительного разделения, где происходит предварительное разделение жидкости и газа.Газ, содержащий большое количество капель жидкости, проходит через коалесцирующие пластины для дальнейшего разделения, а затем — через пеногаситель и каплеуловитель, где подвергается более глубокой очистке, превращаясь в сухой газ и выходя через газовый патрубок. На газовой линии установлен пневматический регулирующий клапан, который контролирует объём сбрасываемого газа, поддерживая тем самым необходимое давление внутри ёмкости. Под действием силы тяжести, благодаря разнице плотностей нефти и воды, свободная вода оседает на дно ёмкости, нефть всплывает вверх, переливается через нефтеводяную перегородку и поступает в нефтяную камеру. Поплавковый регулятор уровня управляет выпуском сырой нефти через клапан отбора нефти, поддерживая стабильный уровень нефти. Отделённая свободная вода отводится через дренажный клапан, управляемый регулятором уровня раздела нефть-вода, который поддерживает стабильное положение границы раздела фаз.
